什么是 UHB-ZK型耐腐耐磨砂漿泵

UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵，采用鋼襯超高分子量聚乙烯制成,具有較強的耐腐蝕性和卓絕的耐磨性能。

產品介紹
性能參數
適用范圍
安裝尺寸圖
文檔下載

產品概述

UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵采用鋼襯超高分子量聚乙烯制成,該材料是耐腐耐磨工程塑料；具有強大的耐腐蝕性和卓絕的耐磨性能。該泵廣泛適用于溫度在100度以下，含固量(硬質軟質顆粒不限)不超過40%的任意濃度的酸、堿、鹽強氧化劑、有機溶劑等介質的輸送．

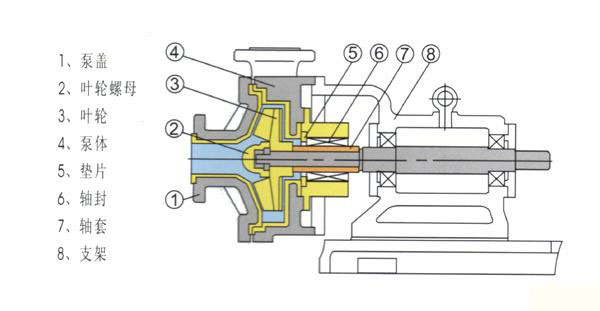

設計特點

UHB-ZK耐腐耐磨砂漿泵系列產品專為輸送具有一定腐蝕性且含有細顆?；蛴薪Y(jié)晶的介質而設計，采用鋼襯超高分子量聚乙稀模壓成型工藝制造，具有優異的耐腐蝕性和卓越的耐磨性能，結構設計為懸臂前開式，葉輪為半開式（無前蓋板），增強了流道內的通過性，使介質中的顆粒及雜質很快通過泵腔而不會堵塞，軸封為K型氟橡膠密封環外帶冷卻水套，兼顧了耐腐與耐磨的雙重要求。此系列產品在金屬冶煉、鈦白粉、精細化工、化肥等行業深受用戶好評。另外可跟據客戶特殊耐腐或耐溫要求采用氟塑料內襯，還可定做特殊流量、揚程的非標型號。

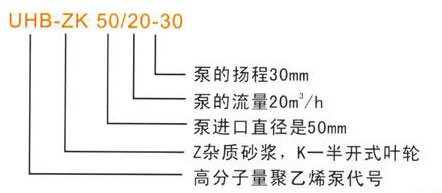

型號意義

型號	流量m³/h	揚程 m	進口	出口	轉速 r/min	功率 kw
UHB-ZK32/5-10	5	10	32	25	2900	0.75
UHB-ZK32/5-20	5	20	32	25	2900	2.2
UHB-ZK40/10-20	10	20	40	32	2900	3
UHB-ZK40/10-30	10	30	40	32	2900	4
UHB-ZK50/20-20	20	20	50	40	2900	4
UHB-ZK50/20-30	20	30	50	40	2900	5.5
UHB-ZK65/30-20	30	20	65	50	2900	5.5
UHB-ZK65/30-30	30	30	65	50	2900	7.5
UHB-ZK65/30-50	30	50	80	65	2900	15
UHB-ZK80/45-35	45	35	80	65	2900	15
UHB-ZK80/50-20	50	20	80	65	2900	11
UHB-ZK80/50-30	50	30	80	65	2900	15
UHB-ZK80/50-50	50	50	80	65	2900	18.5
UHB-ZK100/60-35	60	35	100	80	2900	18.5
UHB-ZK100/60-50	60	50	100	80	2900	22
UHB-ZK100/100-40	100	40	100	80	2900	30
UHB-ZK125/140-28	140	28	125	100	2900	30
UHB-ZK150/250-30	250	30	150	125	2900	45
UHB-ZK200/400-25	400	25	200	150	2900	75-4
UHB-ZK250/600-32	600	32	250	150	2900	110-4
UHB-ZK250/600-50	600	50	250	150	2900	160-4
UHB-ZK250/800-32	800	32	250	150	2900	132-4
UHB-ZK250/800-50	800	50	250	150	2900	200-4

主要用途

本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體,尤其適用于輸送含細顆粒狀的強腐蝕性液體。使用溫度：-20℃～95℃，顆粒直徑：≤40目；濃度：≤50%。

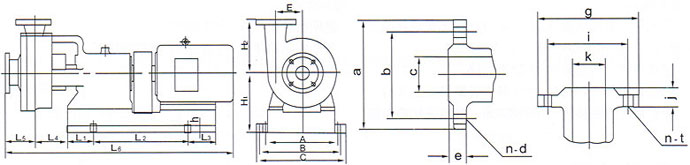

UHB-ZK耐腐耐磨砂漿泵

型號	外型及安裝尺寸													進口法蘭尺寸					出口法蘭尺寸
型號	a	b	c	e	h1	h2	l1	l2	l3	l4	l5	l6	h	c	a	b	e	n-d	k	g	i	j	n-t
uhb-zk50/20-20	320	320	370	95	212	176.5	172	400	172	97	116	1060	22	50	140	110	23	4-Φ14	40	130	100	21	4-Φ14
uhb-zk50/20-30	320	320	370	95	212	176.5	172	400	172	97	116	1060	22	50	140	110	23	4-Φ14	40	130	100	21	4-Φ14
uhb-zk65/30-20	320	320	370	125	212	220	172	400	172	105	120	1070	25	65	180	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk65/30-30	320	320	370	125	212	220	172	400	172	105	120	1070	25	65	185	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk65/30-50	320	400	430	125	278	220	160	530	200	105	120	1075	25	65	185	145	25	4-Φ18	50	140	110	23	4-Φ14
uhb-zk80/45-35	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-20	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-30	320	400	430	125	278	220	160	530	200	105	130	1105	25	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk80/50-50	320	400	430	125	278	220	160	530	200	105	130	1405	30	80	195	160	27	4-Φ18	65	185	145	25	4-Φ18
uhb-zk100/60-35	385	480	450	130	298	225	188	705	263	115	130	1405	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18
uhb-zk100/65-50	385	480	450	130	298	225	188	705	263	115	130	1430	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18
uhb-zk100/100-40	385	480	450	130	298	225	188	705	263	115	130	1430	30	100	220	180	29	4-Φ18	80	195	160	27	4-Φ18
